동적운동을 고려한 기자재 성능시험

시험개요
  • 해상 상황에 따른 선박의 6자유도 및 3자유도 불규칙운동 구현장비
  • LNG 벙커링 장비, 전기 추진 시스템, 배터리 시스템, 탱크 성능 시험
동적운동을 고려한 기자재 성능시험
시험항목 및 적용기준
수조시험 시험항목 및 적용기준을 안내하는 표입니다.
시험항목 적용기준
선박운동모사시험
  • 배터리 및 추진 시스템 시험을 위한 시험 규격 검토
    - 한국 선급 배터리시스템지침 시험 항목에 대한 적용검토 및 시험조건 검토
  • DNV STANDARD FOR CERTIFICATION No. 2.4:2006 Environmental test specification for instrumentation and automation equipment
  • Lloyd's Register Type Approval System Test Specification Number 1:2019 Performance and Environmental Test Specification for the following Environmentally Tested Products used in Marine Applications : - Electrical Equipment - Control and Monitoring Equipment - Instrumentation and Internal Communication Equipment – Programmable Electronic Systems
  • DNVGL
    Part 4 Systems and components Chapter 1 Machinery systems, general
  • 선박용물건의 형식승인 시험 및 검정에 관한 기준
    - 자이로 콤파스 및 리피터 콤파스(국제항해에 종사하는 500톤 이상 규모의 선박에 설치할 수있는 자이로 콤파스에 적용)
주요 시험 시설
  • 6 DOF Motion Platform
    • 6 DOF Motion Platform
      이전
      다음

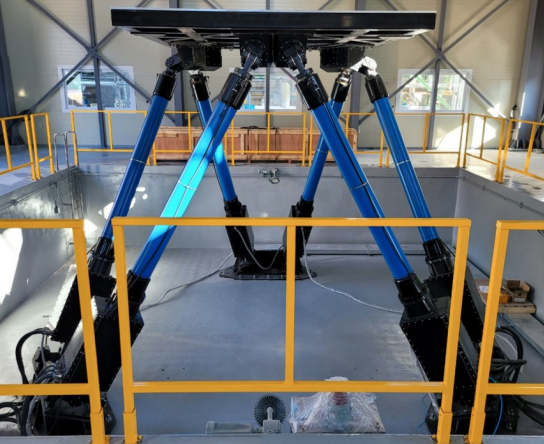

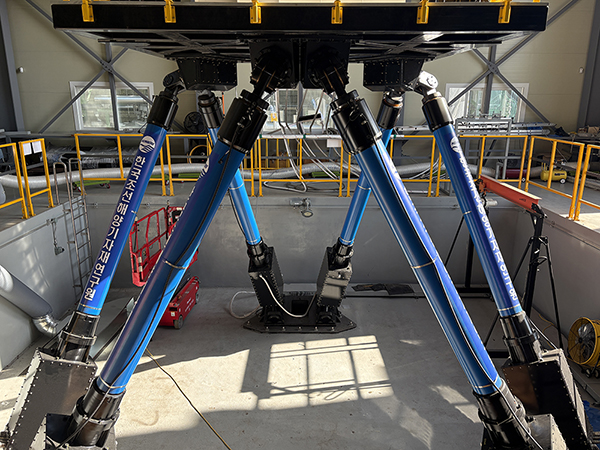

      6 DOF Motion Platform
      6 DOF Motion Platform시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 부산본부(미음)
      장비구분
      • 시험장비
      용도 및 기능
      • 해상 상황에 따른 선박의 6자유도 불규칙 운동을 구현하기 위한 장비
      • 대상 선박 형상 및 선박 운영 시 해상 조건을 반영한 운동 시나리오 구현
      • 선박 외 다양한 운송 수단에 대한 운동 상황 및 Dynamic 시나리오 구현
      장비사양
      • Payload 7 ton
        • 전기적 성능을 안내하는 표입니다.
        Motion Displacement Velocity Acceleration
        Translation Surge(X) ±1500mm ±1700mm/sec 0.6G (5.8m/s2)
        Sway(Y) ±1500mm ±1700mm/sec 0.6G (5.8m/s2)
        Heave(Z) ±1000mm ±1000mm/sec 0.6G (5.8m/s2)
        Rotation Roll(X) ±35° ±40°/sec 250°/s2
        Pitch(Y) ±35° ±40°/sec 250°/s2
        Yaw(Z) ±50° ±40°/sec 250°/s2
      담당자 전수성 팀장 (051-400-5473)
  • DOF Motion Platform
    • DOF Motion Platform
      이전
      다음

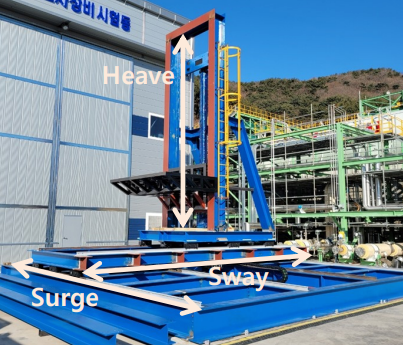

      DOF Motion Platform
      DOF Motion Platform시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 부산본부(미음)
      장비구분
      • 시험장비
      용도 및 기능
      • 해상 상황에 따른 선박의 Translation 운동을 구현하기 위한 장비
      • 6DOF 장비와 연동이 되어 제어가 가능
      장비사양
      • Payload 3 ton
        • 전기적 성능을 안내하는 표입니다.
        Motion Displacement Velocity
        Translation Surge(X) ±1500mm 500mm/sec
        Sway(Y) ±1500mm 500mm/sec
        Heave(Z) ±2000mm 500mm/sec
      담당자 전수성 팀장 (051-400-5473)
